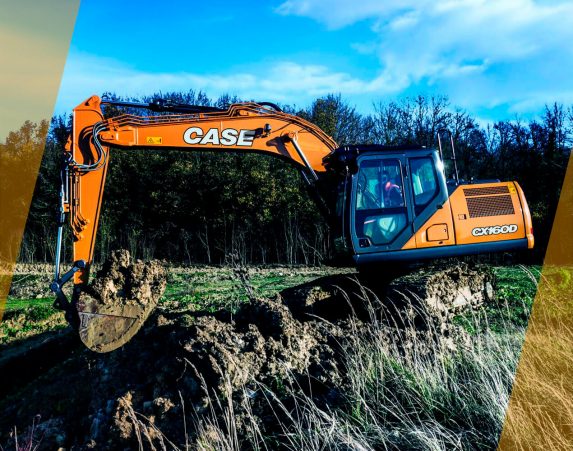

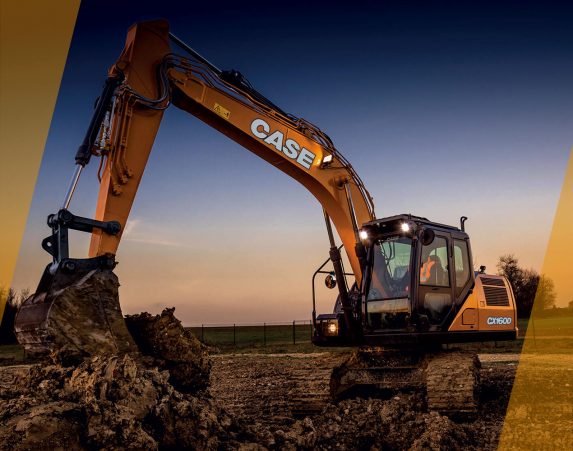

CASE CX160D
Edellinen
Seuraava
HUIPPULUOKAN TARKKUUTTA JA HALLITTAVUUTTA
CASE Intelligent Hydraulic System (CIHS) on synonyymi sulavalle hallinnalle ja nopeudelle.
ERITTÄIN LUOTETTAVA
Luotettava ja monipuolinen uuden alavaunun, puomin ja kaivuvarren ansiosta.
MONIKÄYTTÖINEN
- Kolme eli työtilaa eri tehotarpeisiin (A, H, SP)
- Auto Power Boost työvaiheen tunnistava hydrauliikan paineen nosto.
SUURI TEHOKKUUS
- Energiaa säästävät järjestelmät, jotka vähentävät polttoaineen kulutusta kaikin mahdollisin tavoin: jopa 8% polttoainetaloudellisempi!
- Luokkansa suuri AdBluetankki ja pieni kulutus.
5% NOPEAMPI
Uudet elektronisesti ohjatut hydrauliikkapumput.
ERINOMAINEN NÄKYVYYS
- Suuret lasipinnat.
- Turvakamerat takana ja oikealla sivulla vakiovarusteena.
- Suuri LED-näyttö.
- Lisävarusteena kolmas kamera, CASE Max View näyttö, linnunsilmäkuva, 230° taka- ja sivunäkymä.
TASAINEN KYYTI, HILJAINEN TYÖYMPÄRISTÖ
- Ohjaamo kumityynyjen päällä.
- Alhainen melu ja tärinä.
MUKAVA JA TURVALLINEN OHJAAMO
- Erittäin tilava ohjaamo
- Täysin säädettävä työasema
- Uusi korkeaselkänojainen istuin
TURVALLINEN KÄYTTÄÄ JA HUOLTAA
- ROPS- ja FOPS-taso II ohjaamo.
- Vakiona tukevat turvakaiteet ja kädensijat koneen päällä.
- Lisävarusteena tehtaalla asennettava ajohälytin.
- Huoltopisteet on koottu ryhmiin turvallisen ja helpon huoltamisen takaamiseksi.
MATALAT PÄÄSTÖT
- EU Stage IV/TIER4 Final -standardin mukainen.
- EI DPF:ÄÄ.
- Huoltovapaa SCR + DOC -yhdistelmä.
TEKNISET TIEDOT
SULJE
TEKNISET TIEDOT
AVAA
| MOOTTORI | |
| Malli | ISUZU AR-4JJ1X |
| Tyyppi | Vesijäähdytteinen, 4-tahti diesel, suora 4-sylinterinen, Korkeapainecommonrail (sähköinen ohjaus), turboahdin välijäähdyttimellä, SCR järjestelmä |
| Päästöluokka | Tier 4 final / Eu stage IV |
| Sylintereiden lukumäärä/Iskutilavuus (l) | 4 / 2.99 |
| Halkaisija ja iskunpituus (mm) | 95.4 X 104.9 |
| Nimellisteho | |
| SAE J1349, ISO 9249 (kW / hp) | 83.2 kW / 111 hp at 2200 min-1 |
| ISO 14396 (kW / hp) | 86 kW / 115 hp at 2200 min-1 |
| Maksimivääntömomentti | |
| SAE J 1349, ISO 9249 (Nm) | 349 Nm at 1800 min-1 |
| ISO 14396 (Nm) | 356 Nm at 1800 min-1 |
| HYDRAULIIKKAJÄRJESTELMÄ | |
| Pääpumput | 2 Säätyvätilavuuksista aksiaalimäntäpumppua säätelyjärjestelmällä |
| Maks. öljynvirtaus (l/min) | 2 × 142 at 2200 min-1 |
| Työpiirien paineet | |
| Puomi/Varsi/Kauha (MPa) | 34.3/ 36.3 Auto power boost toiminnolla |
| Kääntö (MPa) | 27.9 |
| Ajo (MPa) | 34.3 |
| Pilottipumppu | 1 hammaspyöräpumppu |
| Maks. öljynvirtaus (l/min) | 22 |
| Piirin käyttöpaine (MPa) | 3.9 |
| Puomin sylinterit | |
| Halkaisija (mm) | 115 |
| Iskunpituus (mm) | 1179 |
| Kaivuvarren sylinteri | |
| Halkaisija (mm) | 125 |
| Iskunpituus (mm) | 1280 |
| Kauhankäännön sylinteri | |
| Halkaisija (mm) | 105 |
| Iskunpituus (mm) | 985 |
| KÄÄNTÖ | |
| Kääntömoottori | Aksiaalimäntämoottori |
| Maksimikääntönopeus (min-1) | 11.5 |
| Käännön vääntömomentti (Nm) | 45,1 |
| SUODATTIMET | |
| Imusuodatin (μm) | 105 |
| Paluusuodatin (μm) | 6 |
| Pilottisuodatin (μm) | 8 |
| SÄHKÖJÄRJESTELMÄ | |
| Jännite (V) | 24 |
| Laturi (Amp) | 50 |
| Starttimoottori (V/kW) | 24/4.0 |
| Akku | 2 X 12 V - 72 Ah/5HR |
| ALAVAUNU | |
| Ajomoottori | Säätyvätilavuuksinen Aksiaalimäntämoottori |
| Ajonopeudet | |
| Nopea alue ajonopeus (km/h) | 5.4 |
| Hidas alue ajonopeus (km/h) | 2.8 |
| Vetokyky (kN) | 160 |
| Ylärullien lukumäärä (per puoli) | 2 |
| Alarullien lukumäärä (per puoli) | 7 |
| Telakenkien lukumäärä (per puoli) | 44 |
| NESTETILAVUUDET | |
| Polttoainesäiliö (l) | 300 |
| Hydrauliikkajärjestelmä (l) | 167 |
| Hydrauliikkaöljysäiliö (l) | 82 |
| Adbluesäiliö (l) | 85 |
| MELUTASO | |
| Ulkomelu (EU Direktiivi 2000/14/EC) | LwA 100 dB(A) |
| Ohjaamon melutaso (ISO 6396) | LpA 69 dB(A) |
| PAINO JA PINTAPAINE | |
| (2.62 m varsi, 0.68 m³ kauha, 600 mm telakengät, kuljettaja, voiteluaineet, jäähdytysneste, täysi polttoainesäiliö ja OPG level 2 kattosuoja) | |
| Paino | 17350 kg |
| Pintapaine | 0.041 MPa |
| Vastapaino | 2870 kg |
